SiPESC.PIPE

管道分析软件

SiPESC.PIPE是SiPESC平台最具特色的专业软件之一,分析模块具备了静力、模态、响应谱、瞬态、谐响应、热传递、疲劳等分析功能,并结合工程算例进行了大量验证。通过算例与国外核级管道分析对标商软对比验证,具有良好的计算精度。

优势

Advantage

先进的软件架构模式

独特的图形用户界面

GUI+参数化式建模

丰富的单元类型

大规模、多工况、多物理场耦合的高效高可靠性计算

多种商业软件文件兼容

多工况模型与结果树状管理

多规范支持

便捷的规范添加方式

多模型数据资源管理

支持多模型多窗口同时操作建模

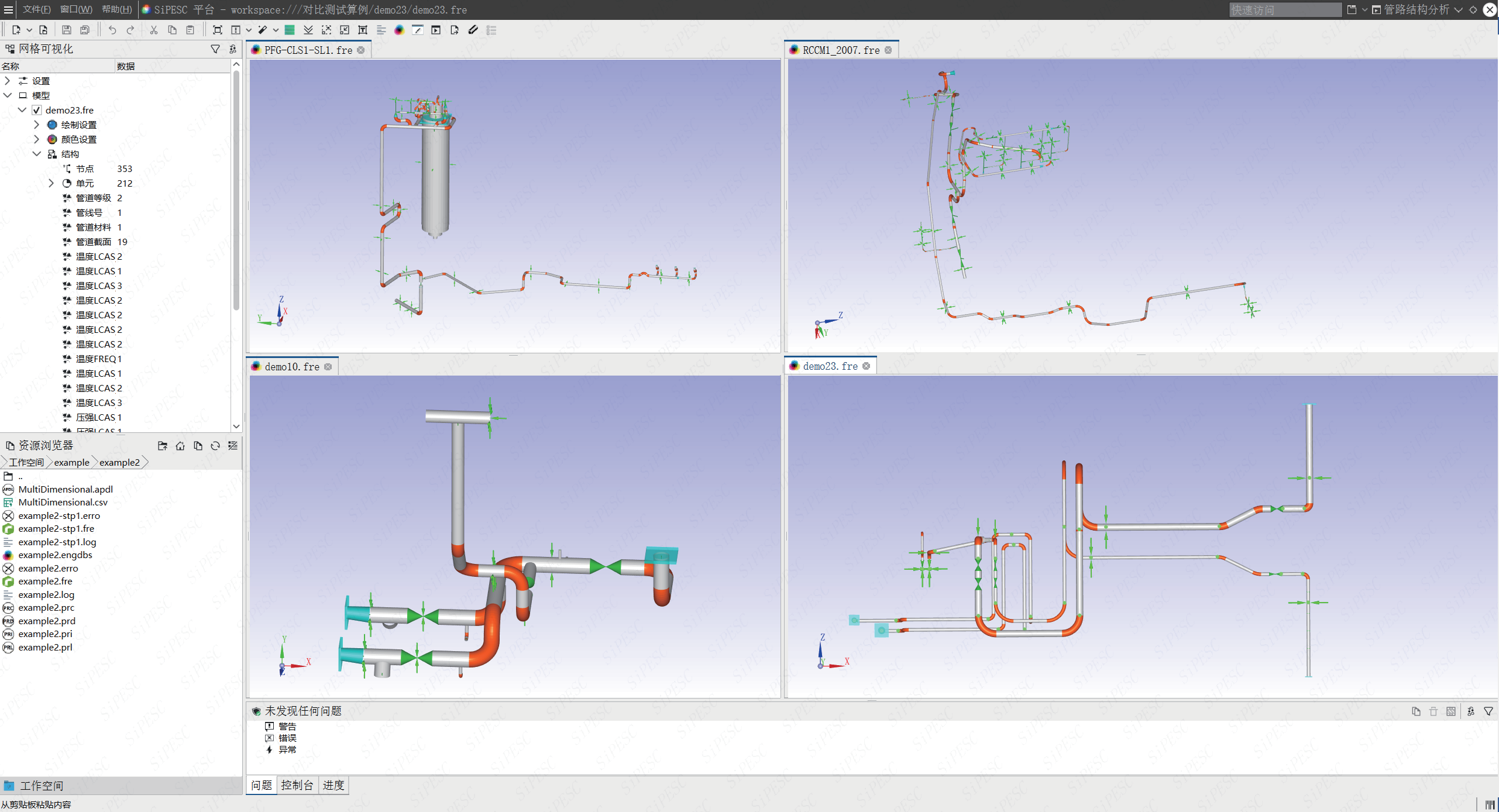

模型/结果可视化显示

定制化结果报告自动生成

详尽的报错信息提示

功能

Function

核级与非核级规范支持
宽输入与输出
方便快捷的建模方式
良好的兼容性与扩展性

ASME Section Ⅲ

ANSI/ASME B31.1

RCC-M

RCC-MRX

DL/T 5366

兼容PepS、 Ansys、Nastran、Abaqus等软件文件格式

位移、内力、支座反力、应力、应力比、最大应力输出

按用户过滤条件输出文本报告

表格形式结果输出

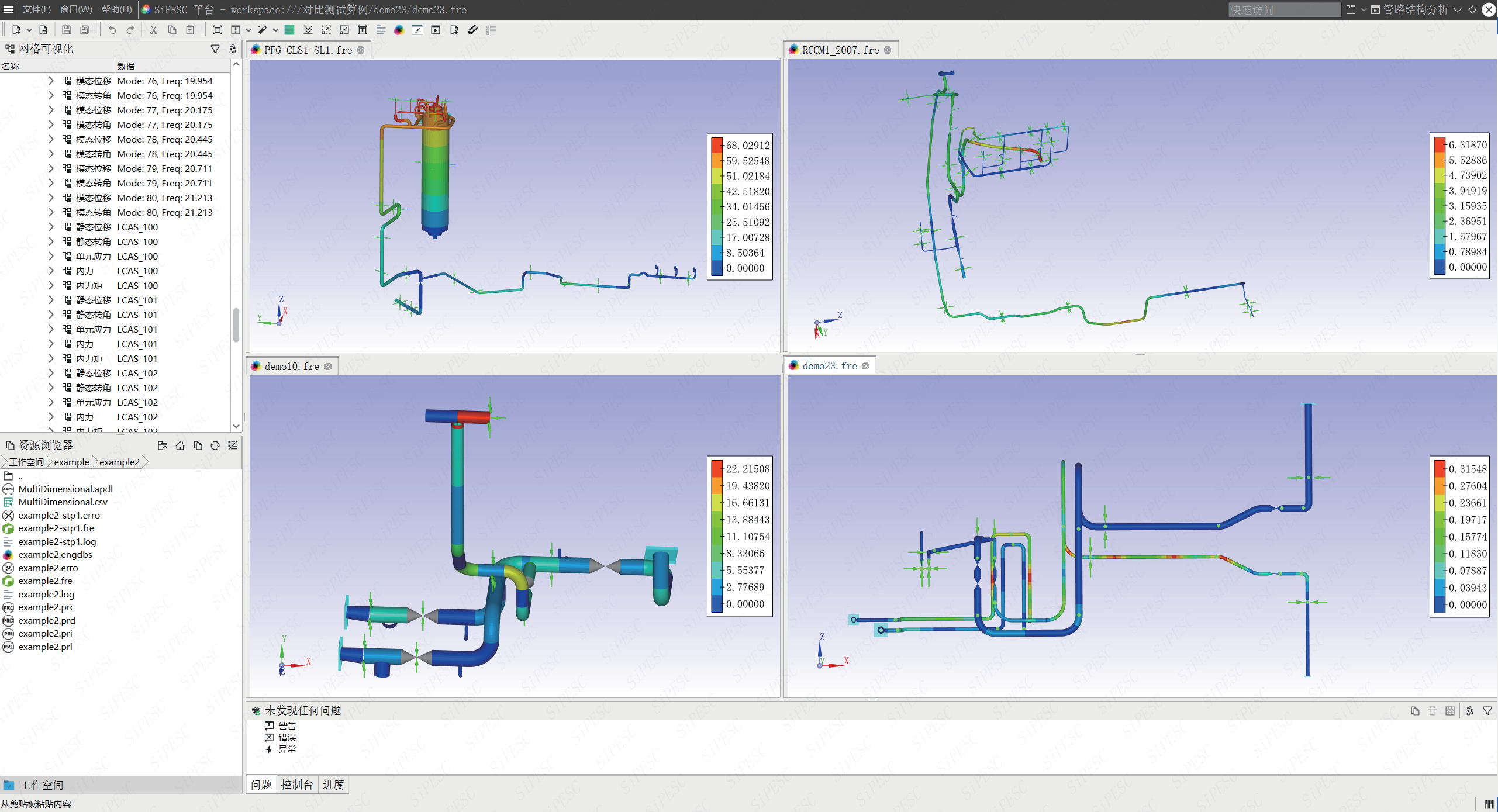

分析结果云图显示

分析结果变形效果及动画展示

分析结果直接保存图片

结果自动比较

可定制化结果报告自动生成

非线性管土相互作用

支吊架分析

子结构(超单元)

材料和几何非线性分析

单线、线框和实体图形显示

支持导入excel表格数据建模

20余种管道分析建模单元

锚固/锚固位移/缓冲器/刚性支撑/弹性支吊架等多种约束形式

智能型参数化建模

内置规范材料库、截面库,支持自定义

内置地震响应谱数据

可按管道截面、材料、等级、温度、压强、着色显示模型

具备节点距离测量、线重辅助计算

支持多种坐标系建模方式

支持多种常用梁截面定义

表格形式查询、导出节点和单元信息

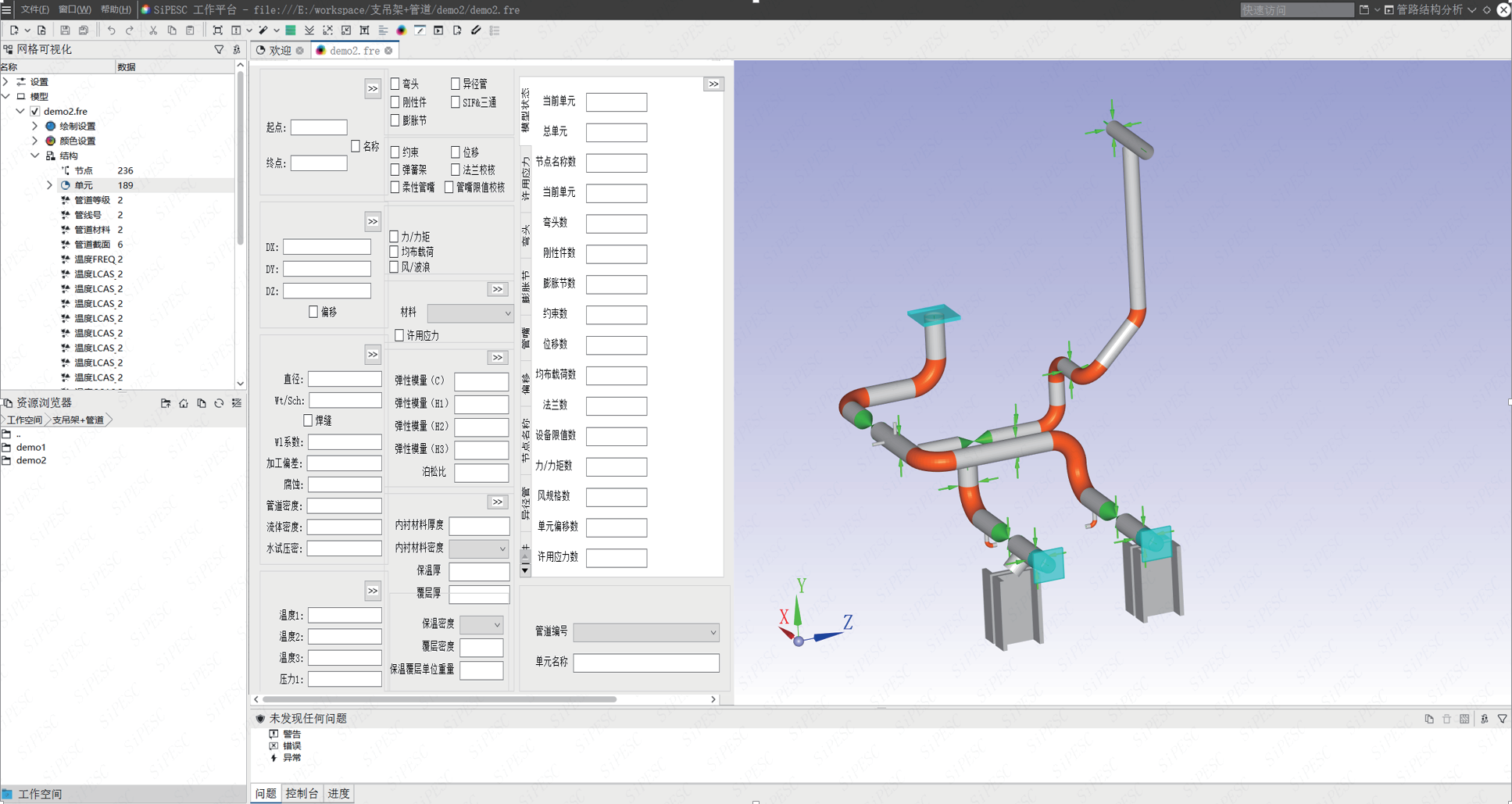

管道图形与参数信息交互建模

fre格式的模型文件,与PepS完全通用

可自动按工况导出APDL命令流文件

用户指定的输出格式

与SiPESC.FEME协同工作实现管道结构与设备、土建结构联合计算分析

二次开发功能接口,支持 Python、JavaS-cript 等语言

支持与其他软件集成及调用

支持多种操作系统运行

任意管系单元组合的静力分析,不同载荷的任意

加载方式

动力学分析:多种时程动力学分析方法、多种模态分析方法、频响分析、随机振动分析、多种响应谱分析

热传导分析

多工况热力耦合分析

屈曲稳定分析

疲劳分析

蠕变分析

动态冲击响应 (SRSS/CQC/NRLSUM/DSUM)

DDAM一维、二维、三维单元联合有限元分析
