通用有限元可视化系统
SiPESC.VIEW
SiPESC.View是基于SiPESC平台的超大规模通用有限元可视化系统，具有开放的系统架构，丰富的可视化功能，以及单机亿级超大规模模型显示能力。和SiPESC其它模块相结合，为用户提供灵活高效的结果可视化。
优势
Advantage
用于FEA、CFD和MDB仿真数据的完整
可视化环境
多页面、多窗口的后处理
拓扑优化复合材料结果的全面后处理能力结果的全面后处理能力
支持常用商业有限元模型及结果文件
多重多级子结构、近场动力学、物质点
爆炸冲击和噪声分析特定工具箱
有限元结果与试验数据对比
单机亿级超大规模模型显示
功能
Function

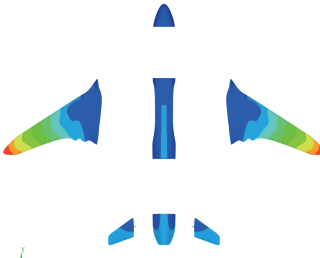

云图

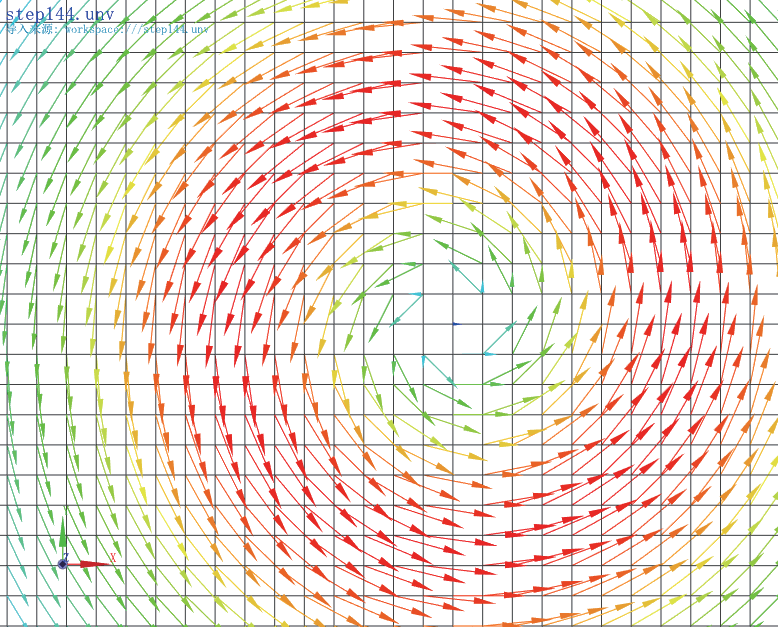

矢量图
张量图

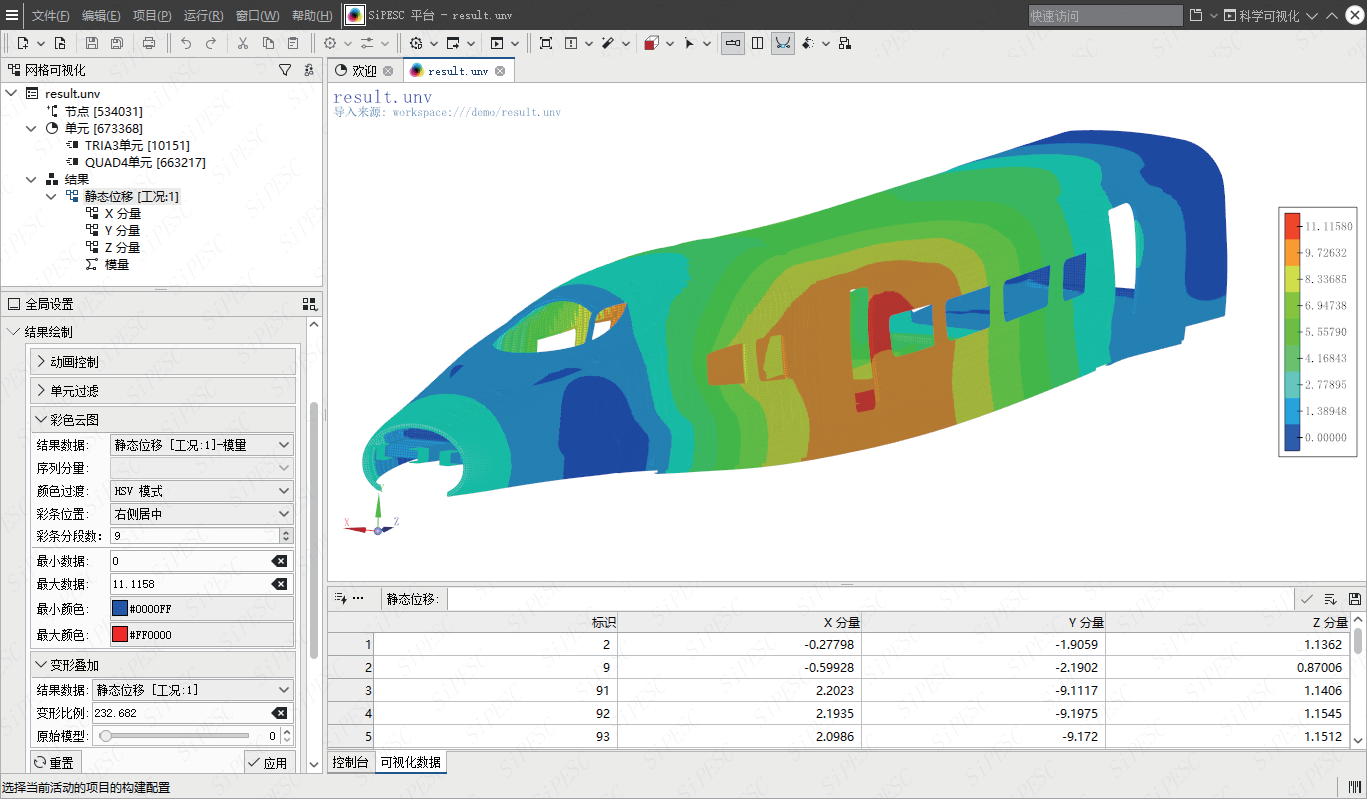

变形图
CFD流线图
变形动画
线性动画
模态动画
瞬态动画
SiPESC.Presenter是个独立的3D播放器，可以 提供展示级的结果数据可视化功能，用户可以 将3D 动画结果输出为Presenter文件 ， 然后可 以使用SiPESC.Presenter进行查看与操作。同 时此播放器提供触屏操纵支持，方便向分析工 程师、测试工程师、产品设计工程师等以触屏交互的方式演示分析结果。
爆炸图
等值线、等值面
截面、切面云图
三维梁截面显示
轴对称单元显示
拓扑优化结果显示
物质点结果显示
Nastran：bdf、op2、xdb
ANSYS：cdb、rst
Abaqus：inp、odb
Admas：mnf
Paraview：vtk
Tecplot：plt
Siemens：JT
NASA：Plot3D
Other：iges、step、stl、obj、X3D、glTF
基于网格简化技术和GPU加速技术，实现了单机上亿自由度规模的有限元模型流畅显示。
基于插件技术，综合利用多种软件设计模式，构建了有限元可视化全流程（文件导入类型、单元类型、结果类型、过滤器类型、文件输出类型）扩展机制。
可针对不同的专业领域，利用可视化系统扩展机制，设计并实现定制化的可视化系统。
