功能

虚拟试验

SiPESC.VIRTUALLAB

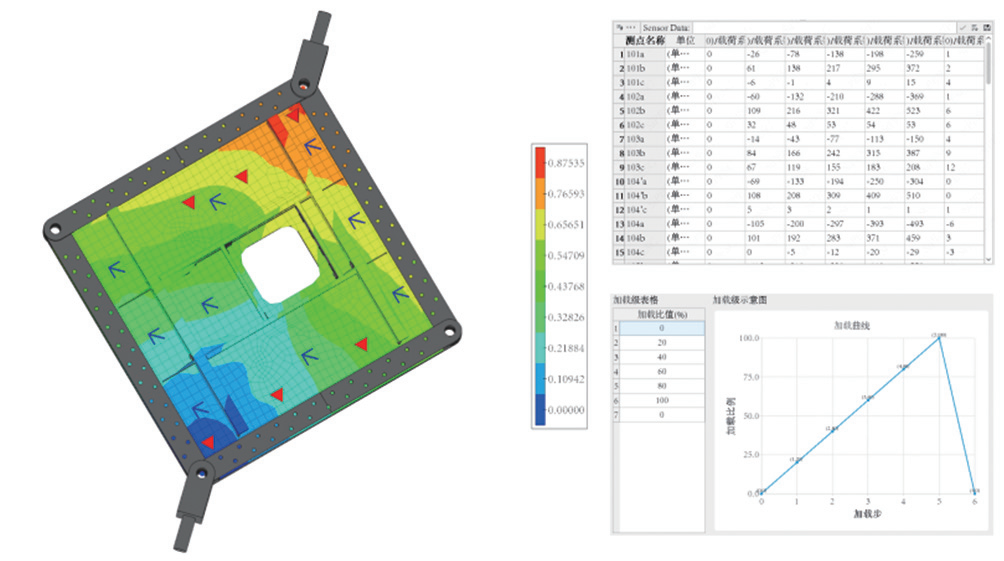

SiPESC.Virtuallab虚拟试验系统,可实现测点布置、工装模拟、试验加载等软件模块,完成虚拟试验响应分布的云图、曲线显示,完成定制化测点、结果显示以及分析和试验结果的比对分析等。在分析和试验结果方面,能够直观显示结果,支持分析模型和结果数据的各特征参数及场的曲线、云图和动画显示,实现试验结果的各特征参数及场的曲线、云图和动画显示,且支持二者的对比显示。

功能

Function

试验载荷定义
试验工装模型添加及显示
传感器定义
试验结果插值拟合
传感器结果显示
仿真结果和试验结果的虚实对比

定义载荷级曲线

试验载荷方案定义

支持立柱、作动筒、杠杆等工装快速添加

导入自定义工装模型

工装位置移动、旋转,实现工装场景搭建

支持应变片、应变花、位移、速度、加速度传感器添加及显示

试验结果数据的导入

试验曲线结果拟合

试验云图结果拟合

结果曲线绘制

结果表格显示

结果预警显示

位移、应力和应变云图和曲线形式结果显示

试验、仿真结果云图分窗显示对比

有限元模型和测点自动匹配对比
